什么是綜合布線分布式網絡中的環形網絡?

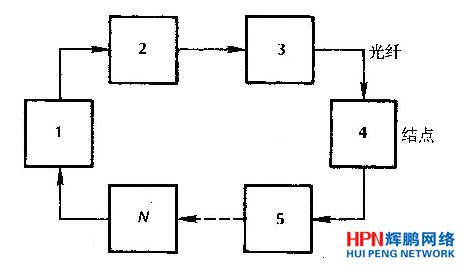

　　在下圖所示的環形網絡中，可以用光纖連接多個終端。環形網絡實際上是獨立的點到點鏈路的順序相接。每個環結點中都包含一個光發射機和一個光接收機。結點可以實現有源中繼器的功能。接收機檢測到傳輸?shù)男畔⒁院�，站點解讀信息并實現數據再生，然后再傳到下一個站點。

　　在環形網絡中，任一光發射機發射的功率僅僅傳輸?shù)揭粋�接收機。不像T形網絡和星形網絡那樣，多個站點會共享光功率。基于這個原因，環形網可以比其他形式的網絡互連更多的終端，即環形網不像T形網絡和星形網絡受功率分配損耗的限制。當然，有源環結點比無源的T形和星形網絡結點更為復雜。

　　如果環中任何一個結點失效，整個系統會被截斷。與此相似，如果回路中任何位置的傳輸光纖斷裂，整個系統會失效。對基本環網進行的幾點改進可以解決上述問題�？梢栽诰W(wǎng)絡中插入光的旁路開關，它能夠引導光通道繞過失效的結點，直到此結點成功修復。

　　安裝第二個回路是另一個對基本環的切實可行的改進方案。增加了系統的冗余度。第二個環與主環的傳輸方向相反。平時僅主環運行。當一個結點或一根光纖失效時，系統會自動使信號環回，還可以構建一個完整的回路。

　　給出了故障發生以后，網絡本身被重新配置的信號通道圖。光纖分布式數據接口(FDDI)局域網就使用這種雙環結構。
